Arduino XPL

Multifunkční zařízení s LCD 20x4 plus pár tlačítkama a točítkama sloužící k ovládání X-Plane 10. Základem HW je Arduino, SW část je řešena přes LUA Macros.

Funkce

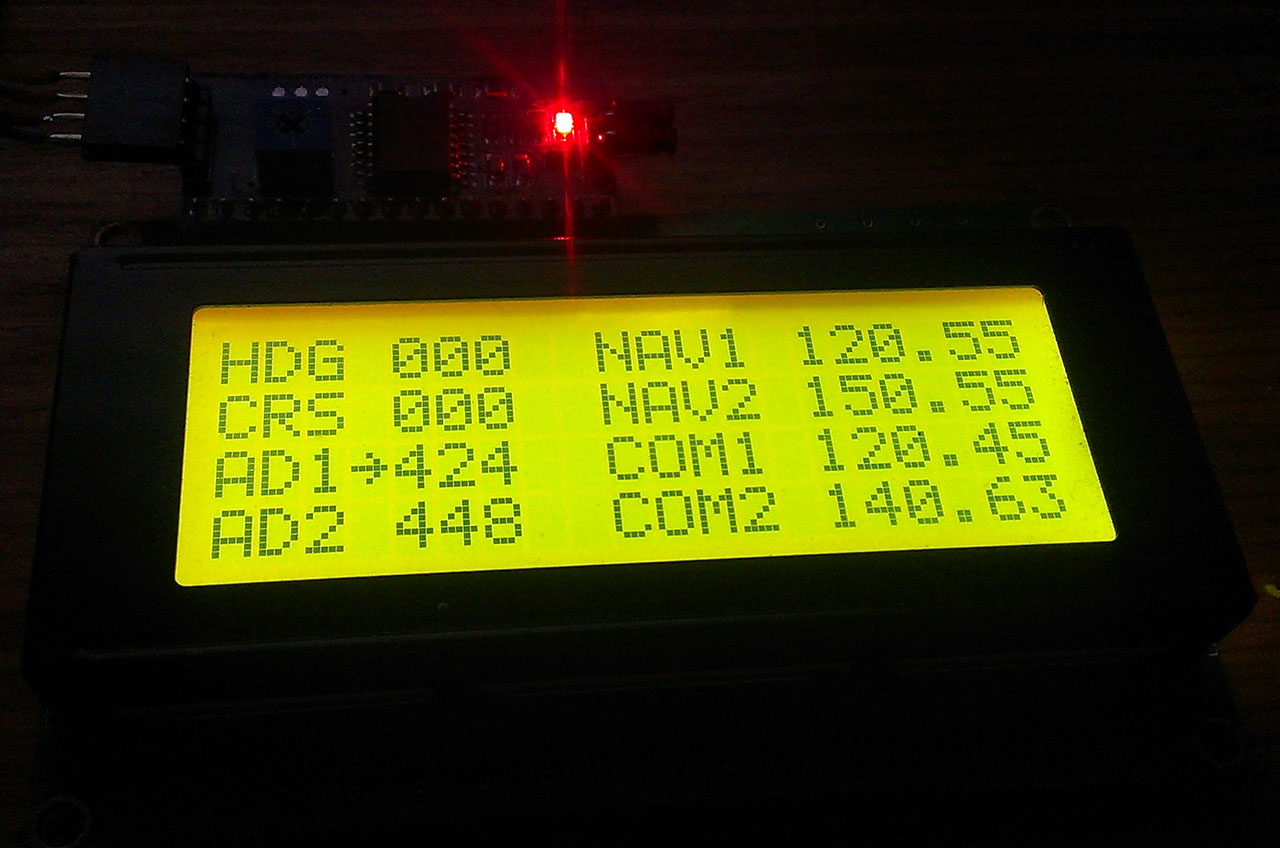

  • Zobrazení a nastavování CRS / HDG
  • Zobrazení a ladění ADF / NAV / COM, všechny tři 2x
  • Tlačítka GPS (ENT, D, listování)

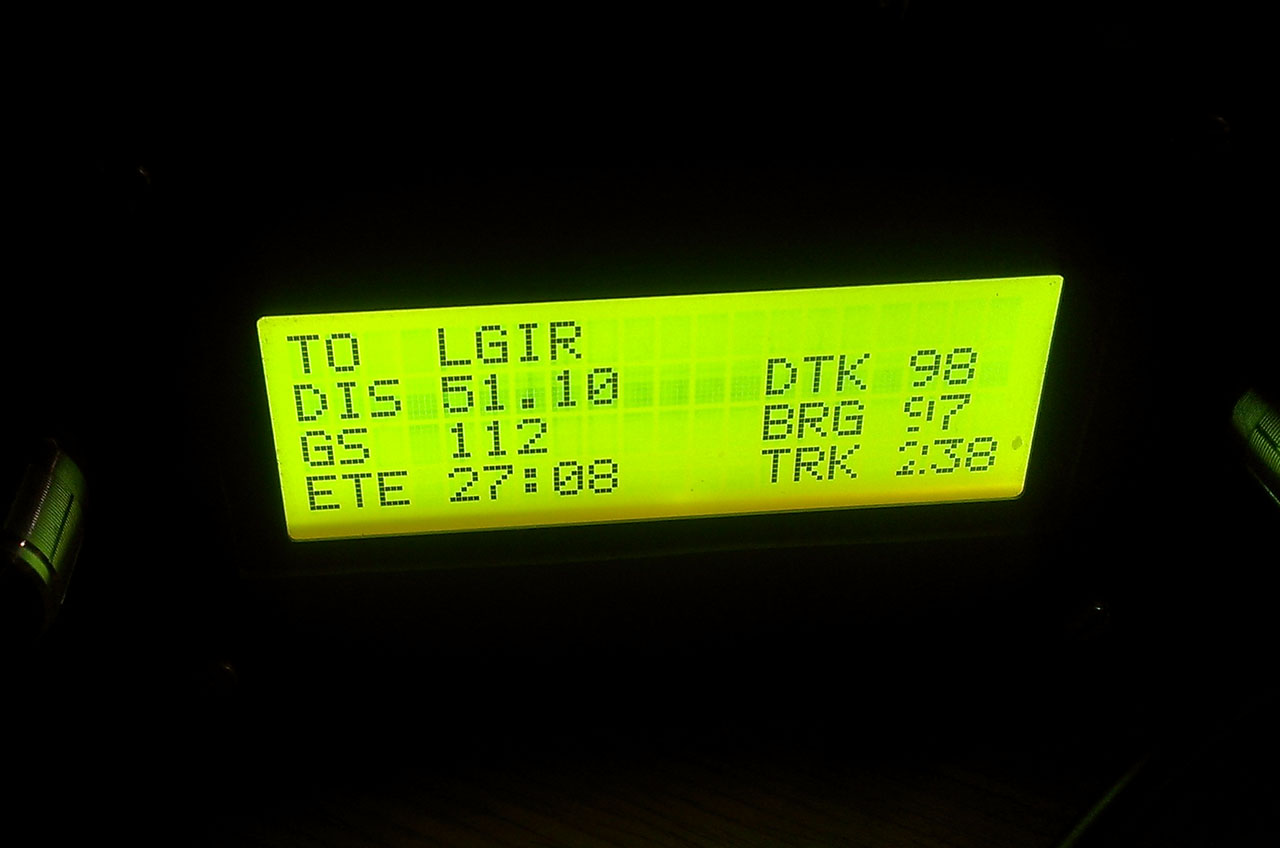

  • Zobrazení údajů z GPS (název WP, vzdálenosti, časy, rychlost, kurzy)
Arduino XPL
Arduino XPL
  ©2016 Jiří Masník
    Arduino XPL
Arduino XPL
  ©2016 Jiří Masník
    Arduino XPL
Arduino XPL
  ©2016 Jiří Masník
    Arduino XPL
Arduino XPL
  ©2016 Jiří Masník

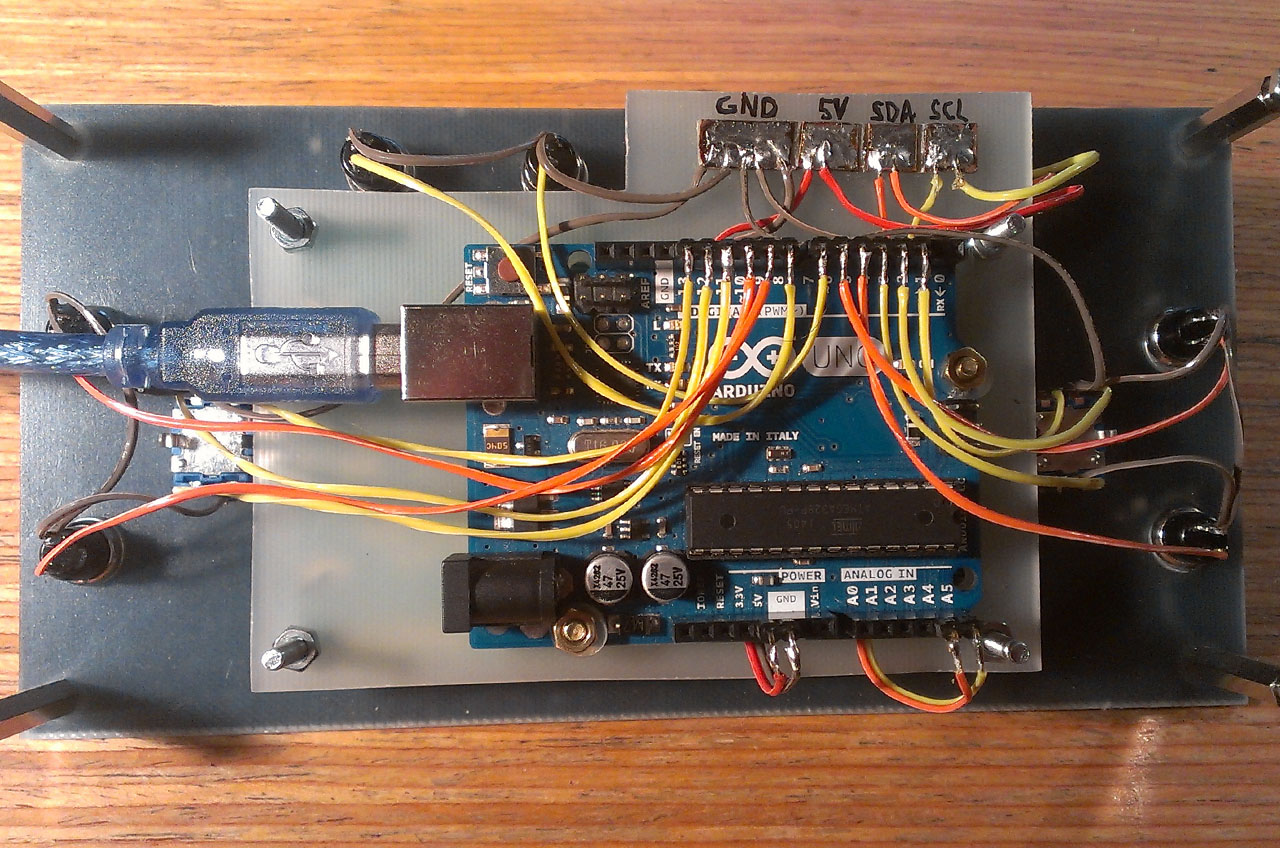

Hardware

  • Arduino UNO R3
  • LCD 20x4 znaků s I2C rozhraním
  • 2x rotační enkodér s tlačítkem 30403 SW
  • 6x tlačítko

Ke stažení

Zdrojáky jak pro Arduino tak pro LUA Macros jsou volně ke stažení na GitHubu na adrese:

https://github.com/jmasnik/ArduinoXPL/
